SATA CONVERTER基板(SOL107-0)

SATA専用のCONVERTER基板(SOL107-0)を作りました。

●小型のSSDが発売されだしましたので、Eee PC 901の改造用にSATA専用の変換基板を
  作ってみました。
●従来の基板にもSATA端子を付けておりましたが、パターン間隔が狭く半田付けに気を付ける
  必要がありハードルが高かったかも知れません。
  今回の基板にはコネクタとスルーホール端子を設け取扱いや半田付けを少し容易にしました。
●内部のIDE1のショート側(Primary Master)にも使用することも出来ます。
●ASUS Eee PC 901用に作りましたが他のEee PC機種でも使用できるかも知れません。
  (動作未確認)


■SATA CONVERTER基板(SOL107-0)
SATA CONVERTER基板(SOL107-0)_f0175344_1794972.jpg
・SATAとUSBの信号のみを取り出す基板なので極めてシンプルなパターンです。
・各コネクタや端子には信号名がシルク表示してあり、間違いの無い作業が出来ると思います。
・表面と裏面には、IDE1のショート側に対応するために切断位置が判るように印が付けて
 あります。
・PC板に「北鳥山」(キタトリヤマ)とか「南鳥山」(ミナミトリヤマ)とか和名を印刷しようかとも思い
 ましたが大人気(オトナゲ)無いので止めました。  (^_^);




■IDE1(Primary Master) ショート側に対応

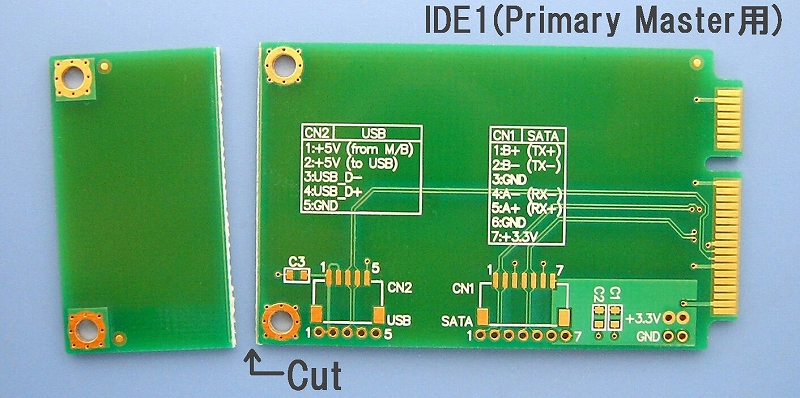

SATA CONVERTER基板(SOL107-0)_f0175344_1710198.jpg
・ショート側に使用するには、PC板の切断作業が必要です。
・切断は、P板カッターや金ノコを使用するのが良いでしょう。


■部品の搭載

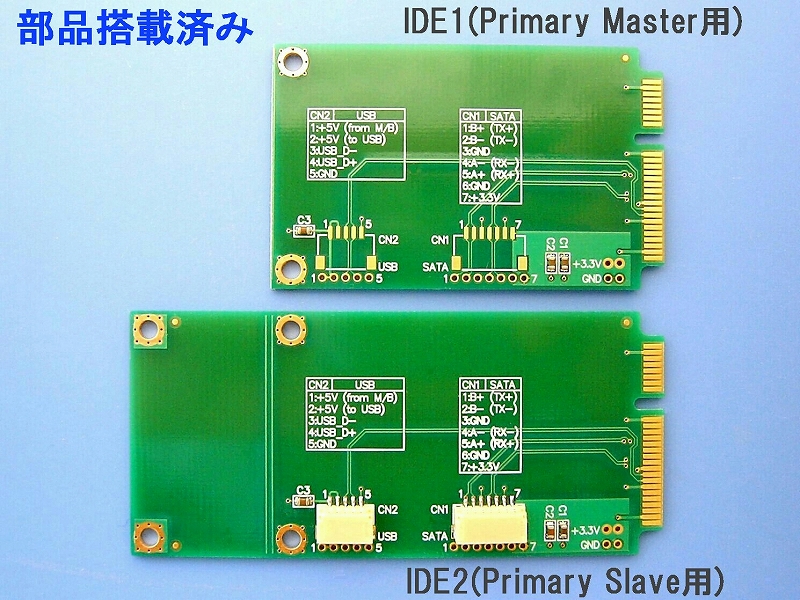

SATA CONVERTER基板(SOL107-0)_f0175344_17104664.jpg
・それぞれ部品を半田付けした基板です。
  パスコン  3個   1608サイズ
  コネクタ  7P/5P  1mmピッチ
・IDE1(Primary Master)用は、コネクタを使用するとマザーボード側の部品にぶつかるため
 スルーホール端子を使用します。
・IDE2(Primary Slave)用は、コネクタを使用し容易にSATA機器の交換が出来ます。


■コネクタ付きケーブル
SATA CONVERTER基板(SOL107-0)_f0175344_17111870.jpg
・コネクタ付きのケーブルは、2色ですが簡単な色分けをしてあります。
 いずれも、負側(マイナス側)が青色で 正側(プラス側)が白色です。
 SATA(CN1) 7Pin
   1 ------ 白色 ------ B+(TX+)
   2 ------ 青色 ------ B-(TX-)
   3 ------ 青色 ------ GND
   4 ------ 青色 ------ A-(RX-)
   5 ------ 白色 ------ A+(RX+)
   6 ------ 青色 ------ GND
   7 ------ 白色 ------ +3.3V
 USB(CN2) 5Pin
   1 ------ 白色 ------ +5V(from M/B)
   2 ------ 白色 ------ +5V(to USB)
   3 ------ 青色 ------ USB_D-
   4 ------ 白色 ------ USB_D+
   5 ------ 青色 ------ GND


■組立

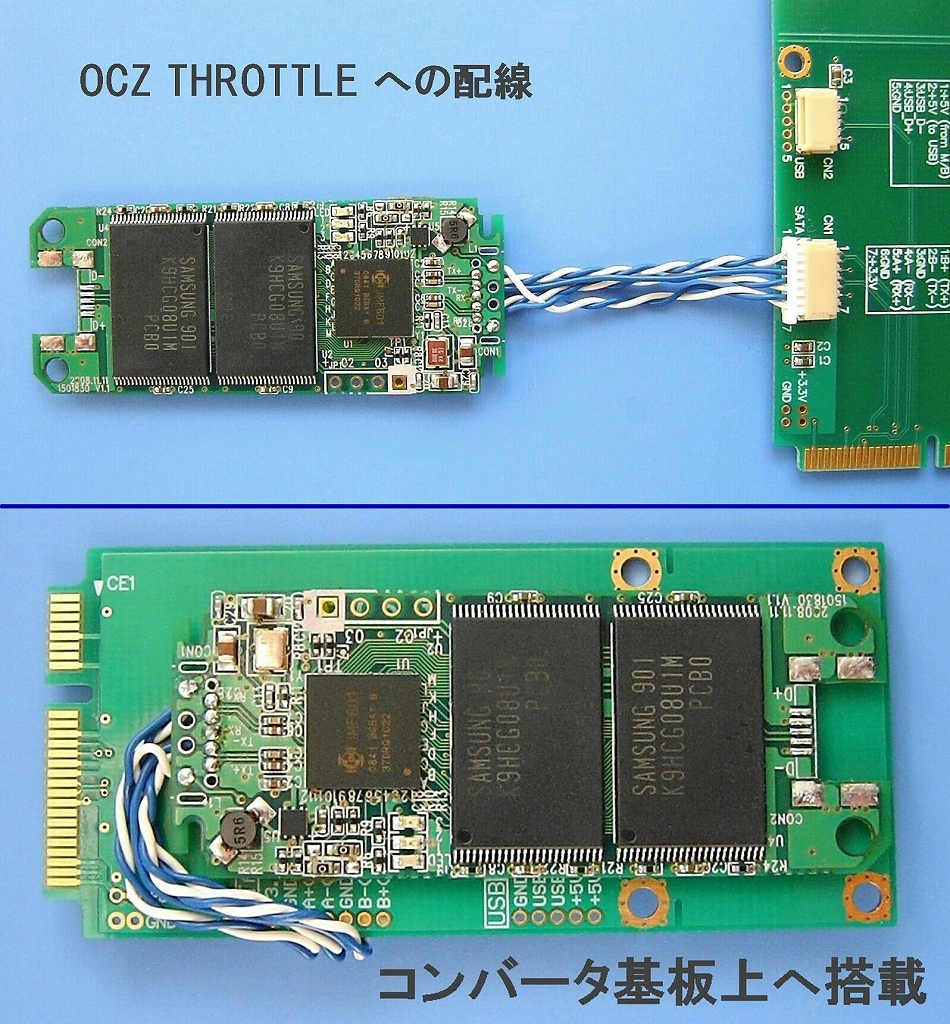

SATA CONVERTER基板(SOL107-0)_f0175344_17114318.jpg
・おのおの対の信号線は、ツイストペアにしノイズからの影響を受けにくくさせます。
・電源の配線は、極性の間違いなどが無いよう良く確認して下さい。(SSDが壊れます)
・なお、この例では仕様上5V動作のSSDを3.3Vで動作させていますが「動けばOK」的な
 使い方ですので十分ご注意下さい。


■組込み例

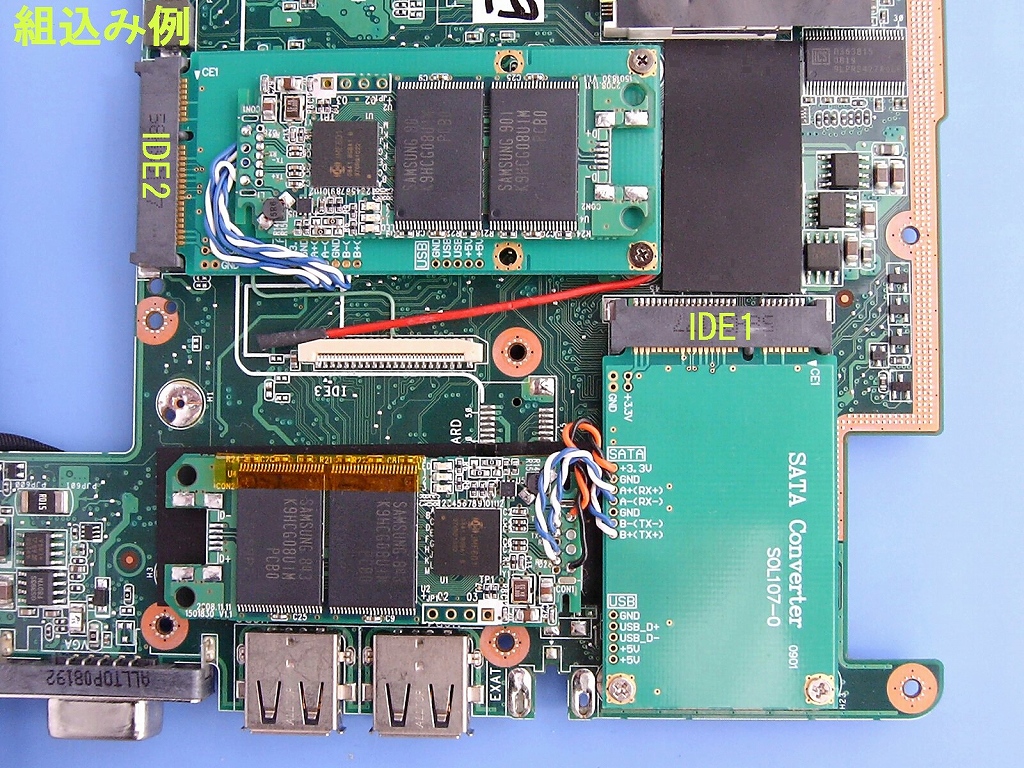

SATA CONVERTER基板(SOL107-0)_f0175344_17121289.jpg
・IDE1,IDE2それぞれのMini-PCI Express コネクタのSATA端子にSSDを接続したところです。
・SSDの取付けには、百均の両面テープが活躍しています。
・今まで組込んであったUSBフラッシュメモリは取外してあります。
 (私には、32GB+32GBあればもう十分)
追記(2/24)
・ZIFコネクタの上側に緑色のジャンパー線が見えていますが、これはIDEのマスター・スレーブを
 切替えるためのもので、SATAのためには配線する必要はありません。
・赤色の線は、+5Vを取り出すためのもので今は未使用です。
・IDE1のショート側には、USBの信号が来ていないのでUSBは使用できません。

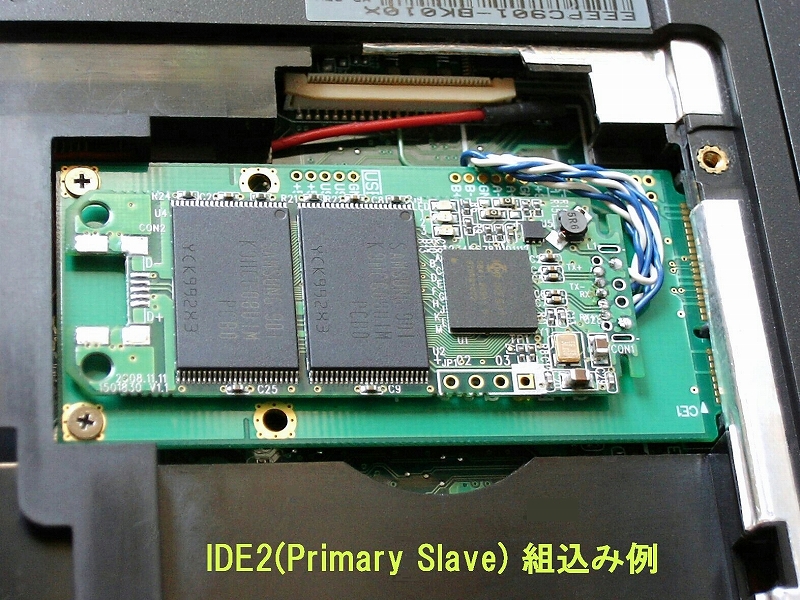

SATA CONVERTER基板(SOL107-0)_f0175344_17123258.jpg
・コネクタ形式のため、他のSATA SSDなどに取替えて実験するのも容易です。


■各ドライブの認識状態SATA CONVERTER基板(SOL107-0)_f0175344_17125592.jpg
・[BIOS] および [コンピュータの管理] 画面での認識状態です。
 Primary Master  [THROTTLE] ------ OCZ THROTTLE eSATA Drive 32GB
 Primary Slave   [eSATA SSD] ----- SILICON POWER eSATA/USB SSD 32GB
・SILICON POWER eSATA は、OCZからOEM供給を受けた物のようで中身は全く同じです。
・ベンチマークテストなどは従来通りで変わりがありませんので割愛します。


■組立部品キット

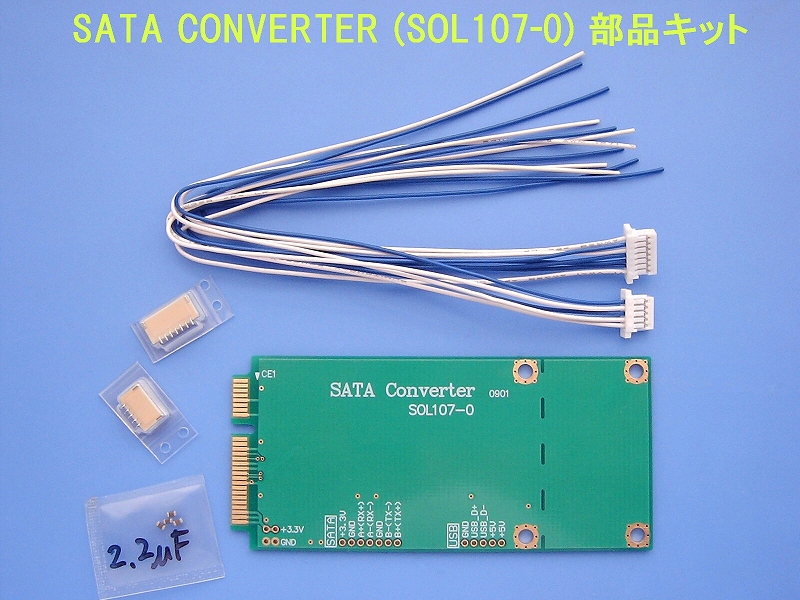

SATA CONVERTER基板(SOL107-0)_f0175344_17131686.jpg
・部品の準備が出来ましたら写真のような組立部品キットにしてヤフオクに出品の予定です。
・現在、Eee PC 901にSATA SSDを組込むには殻割りや半田付け作業が必須ですので
 改造マニアの方むけの品物になります。


■ご注意
・この改造はsoltec41が個人的に行なったものであり、改造の結果を保証するものでは
 ありません。
・本体の改造を行なう事により、メーカーの保証が受けられなくなります。
・この改造を行なった事により不具合が発生しても自己責任として解決願います。
