Micro SATA - mSATA Converter基板(SOL305-0)

最近のタブレットPCや小型ノートPCなどに使用されている mSATA 規格の
SSDを、Micro SATA コネクタに変換するConverter基板(SOL305-0) を作り
ました。


●SOL303-0を購入して頂いた方よりmSATA用の変換基板のご要求があり作りました。
●動作確認が出来ましたので発表します。

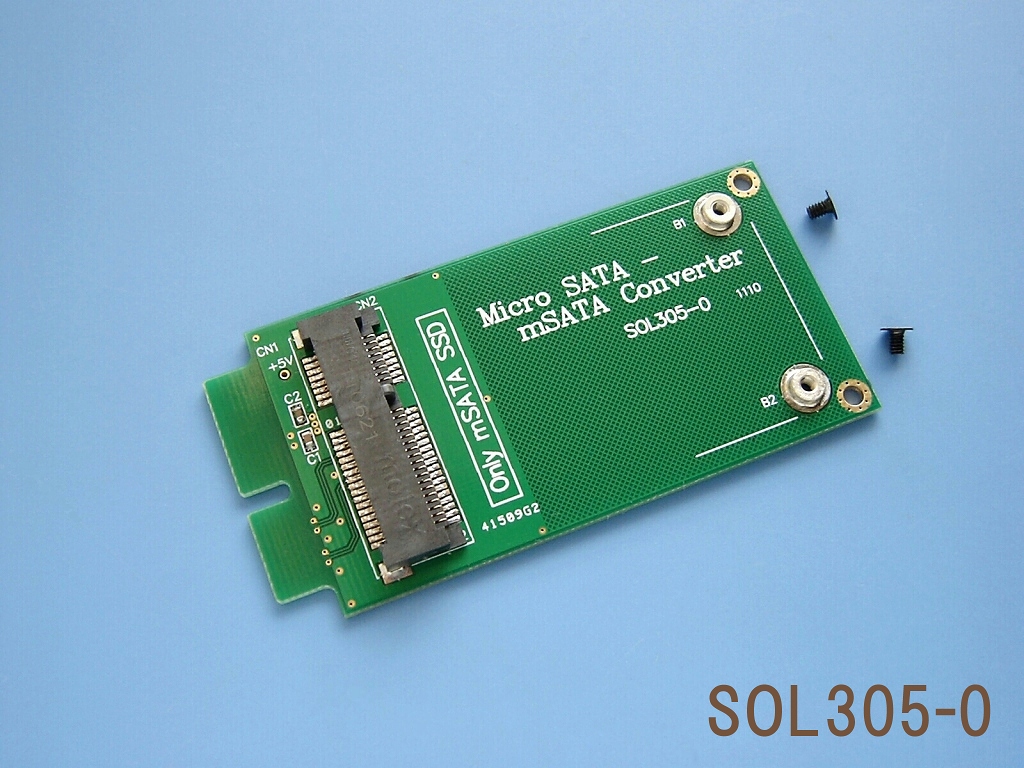

■Micro SATA - mSATA Converter基板(SOL305-0)
・完成品のMicro SATA - mSATA Converter基板(SOL305-0)です。
・Micro SATAコネクタを使用した1.8inch HDDやSSDとmSATA SSDの電源電圧は、
 3.3V仕様のため電圧変換の必要は無く直接接続できます。
・Micro SATAコネクタ部は、コストダウンのため基板化してあります。

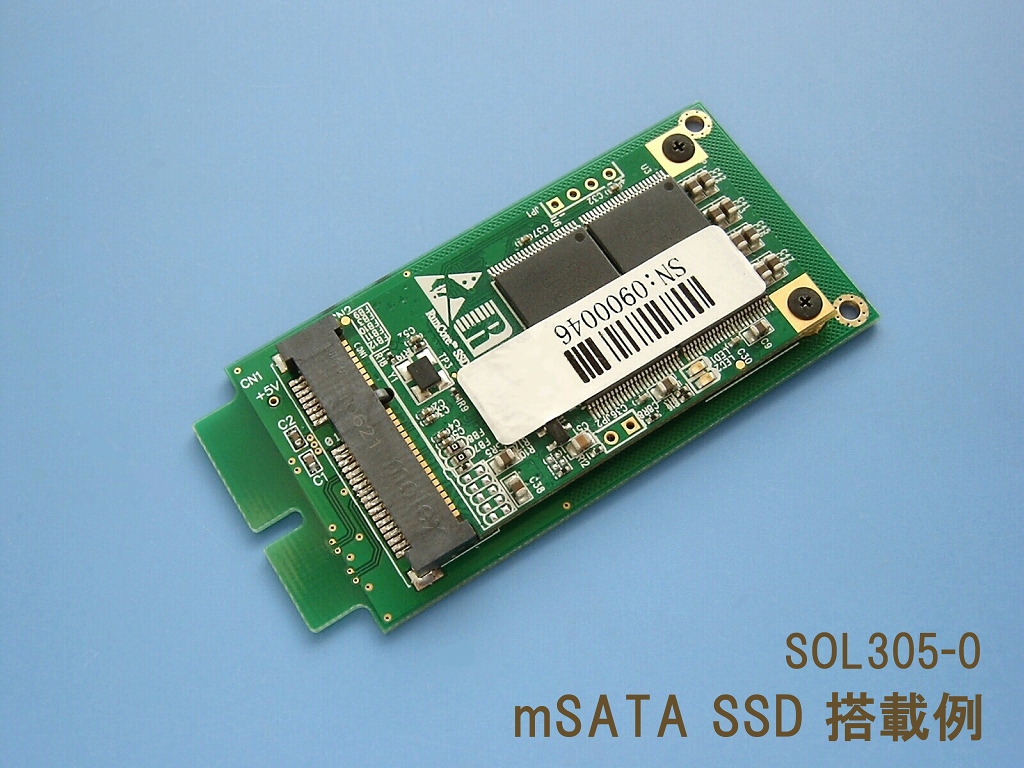

■mSATA SSDの取付け
・RunCore のmSATA SSDを取付けた状態です。
 (このRunCore SSDは、あるユーザ様より開発のため提供して頂いたものです)
・mSATA SSDは二箇所のスペーサにネジ止めします。
なお、この変換基板には mSATAタイプのSSDのみが使用可能であり、
 ASUS仕様のSSDは使用は出来ませんのでご注意下さい。

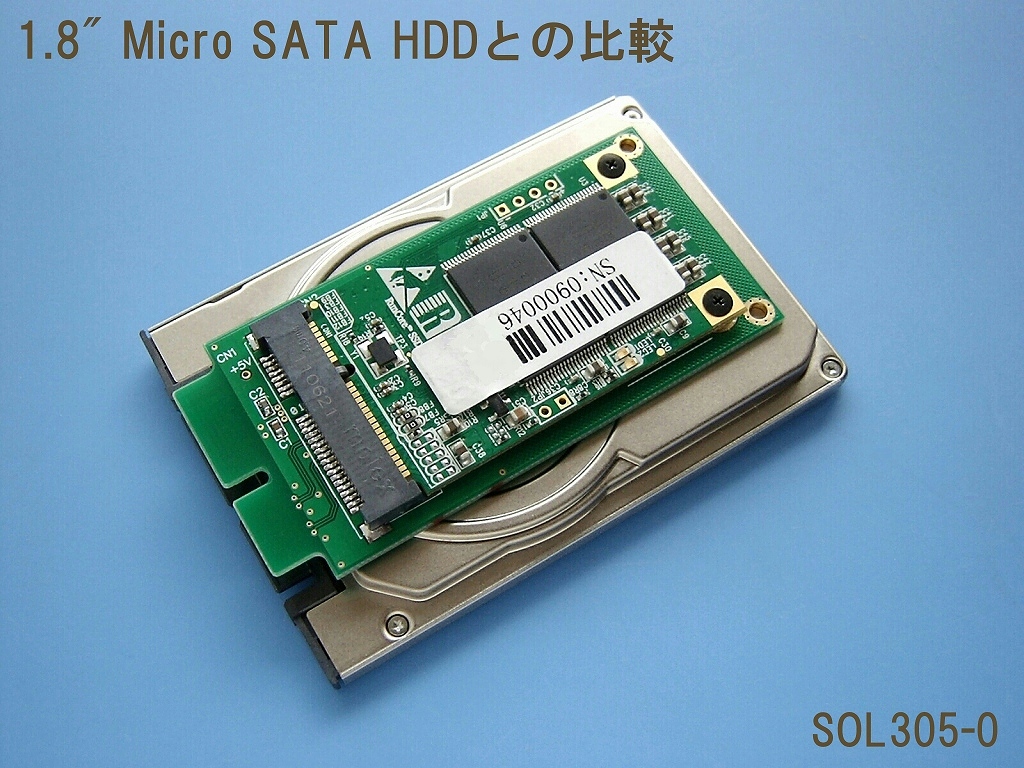

■1.8inch SATA HDDとの大きさ比較
・大きさ比較のため、1.8inch SATA HDDの上にSOL305-0基板を乗せてみました。
・1.8inch HDDより一回り小さい寸法になっています。

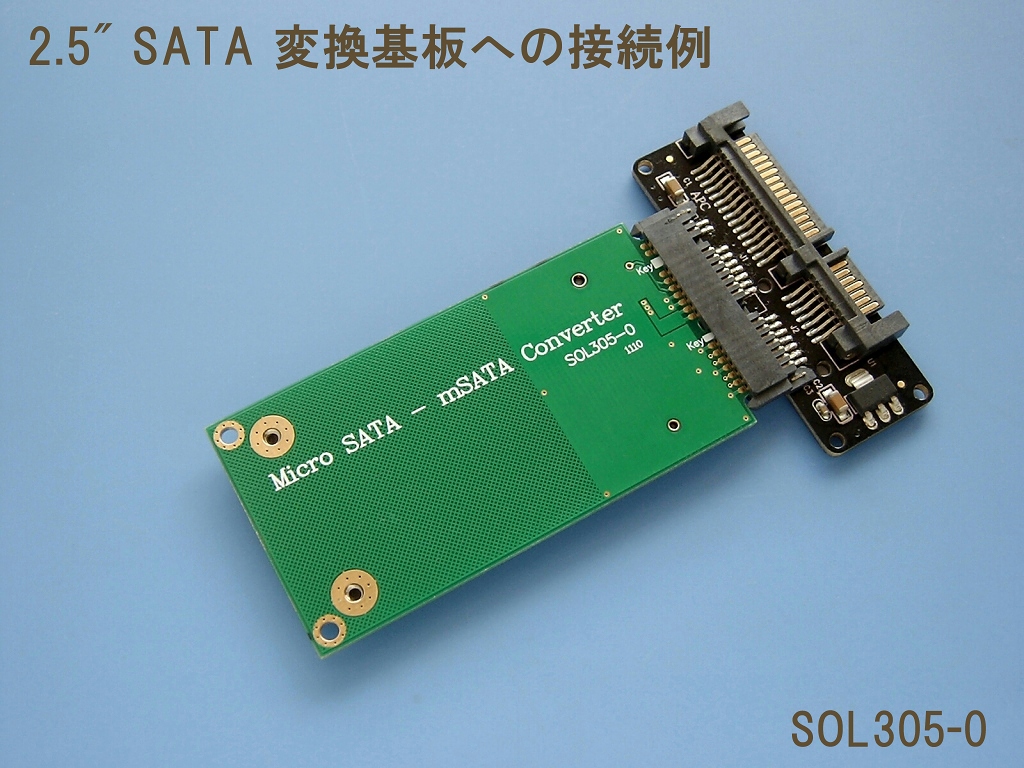

■2.5inch SATA HDD変換基板へ接続
・mSATAコネクタと2.5inch SATA HDDへの変換基板に接続した例です。
・この組み合わせでも2.5inch HDDの外形寸法内に収まります。

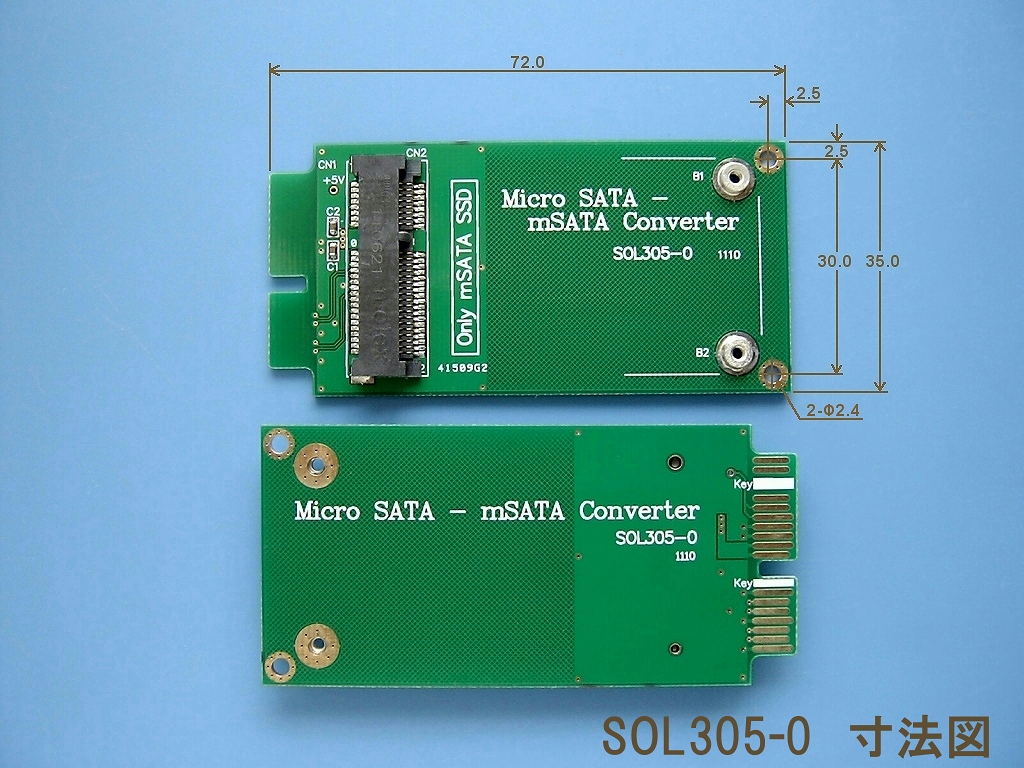

■外形寸法など
・この変換基板の高さ(厚み)は約5.3mmです。
・1.8inch HDDの換装に使用する場合は底面に約2.5mmのスペースが出来るので
 2-Φ2.4取付け穴にペーサを使用するか、肉厚の両面テープを使うなど取付けの
 工夫が必要です。
・換装には8mm厚の1.8inch HDDが取り付くスペースが必要です。

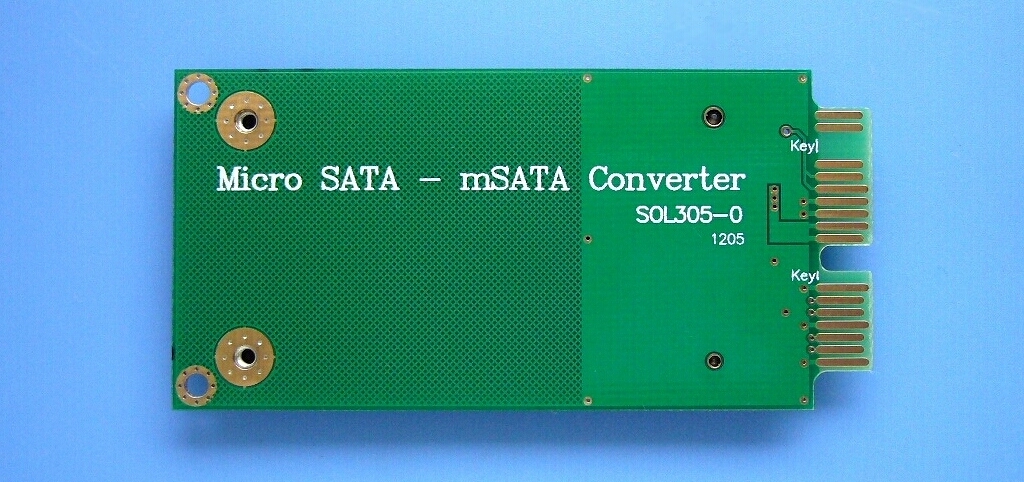

・Micro SATA端子部をプリント板化したためキー溝用の突起が無いので、端子部の
 シルク印刷[Key]表示に合わせてコネクタを差し込んで下さい。
   [Key]表示部の白ベタが印刷されていない物が混じりますが性能上の
   問題はありません。(2012/06/19 追記)
・裏面の殆どはグランドパターンですが、電源や信号線の一部が走っているので
 金属など導体に直接接触する場合は該当する部分をテープなどで絶縁して下さい。

■動作確認
・動作確認は、 別途記事 にします。

■ご注意
・この基板はsoltec41が個人的な興味で作ったものであり、使用の結果を保証
 するものではありません。
・SSDなどの種類により相性が悪く性能が出ない場合があるかも知れません。
・この変換基板を使った事により不具合が発生しても自己責任として解決願います。
・ASUS仕様の Mini PCI Expressタイプの SSDはピンアサインが違い使用出来ま
 せんのでご注意下さい。

■頒布
・完成品の変換基板を Yahoo!オークションで頒布する予定です。
