Eee PC 900A がやってきた

ASUS Eee PC 900A がやってきました。

海外モデルのリファビッシュ品とか、値段につられてついついポチッてしまいました。
到着した品物の箱には「REFURBISHED」と印刷されたシールが貼ってあります。
改造に入る前に一応受入れ検査を・・・・・・   外観や動作に問題は無いようです。


■ASUS Eee PC 900A (ベンチマークテストは改造後のもの)
・Eee PC 901の弟分(その中でも一番末っ子?)との事ですが主な違いを挙げて見ます。
  Drive ---------- 4GB SSD(MLC)
  Webカメラ ---- 無し
  Bluetooth ---- 無し
  Keyboard ---- 英語
  OS ------------- Linux
  電池 ------------ 4セル 4400mAh
  寸法 ------------ ほぼ同じ
  重量 ------------ 少し軽い
・自分的には
  Drive ---------- 遅くて容量が少ないので当然改造
  Webカメラ ---- 今まで一回しか使ったことがなく無問題(オッサンの顔が映っただけ!)
  Bluetooth ---- 使ったこと無いので無問題(必要になれば内部増設)
  Keyboard ---- Keyピッチが広くて良い感じ
  OS ------------- チョット触っただけなのでなじみが無くWin系へ
  電池 ------------ 無問題
  寸法 ------------ 無問題
  重量 ------------ 無問題
・改造好きには良いPCかも知れません。




■SSD交換の検討
・今回は、ケースを空けない範囲での改造を行ないます。
・裏蓋を開けMini-PCI Express コネクタ付近を調査
  何やらIDE_CONと表示のある空きランドが見えます。
  手前側には背の高いタンタルコンデンサが在ります。


■ZIFコネクタ用?

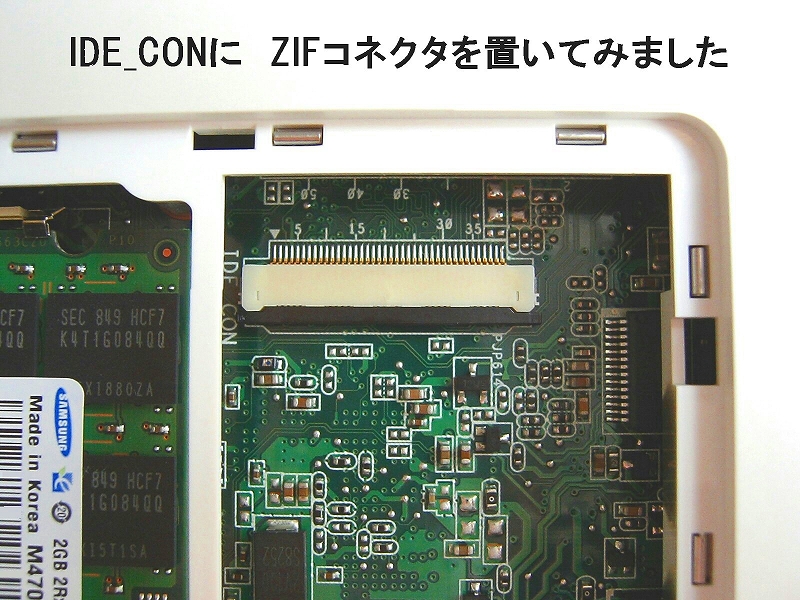

・ZIFコンバータ基板に使用したZIFコネクタを置いてみました。(ピッタシ)
   どうやらZIFコネクタを半田付けすれば使えそうな感じです。
・後でケースを開けたときに詳しく調べてみましょう。


■SSDの換装
SATA CONVERTER基板(SOL107-0)を使ってOCZ THROTTLEタイプのSSDと
 換装することにしました。
・900Aでは、マザーボード上のタンタルコンデンサの背が高く、CONVERTER基板の
 コネクタとぶつかるのでコネクタは使用できません。
・CONVERTER基板のスルーホール端子からSSDの端子へ直接接続します。
・事前に、Eee PC 901のロング基板(8GB MLC)もテストし、問題無く動作しましたが
 SSDを体験した身にはスピード的に耐えられません。


■組込み
・900A本体にSATA CONVERTER基板(SOL107-0)を組み込みました。
・メモリーは、同時に購入した2GBの物に取替えてあります。


■BIOSでの認識と動作
BIOSのアップデート
  購入時のBIOS Ver.0403では、SATAを認識しませんでした。
  ASUSのサイトからダウンロードした最新BIOS Ver.0703に書き換えるとSATAを
  認識できました。

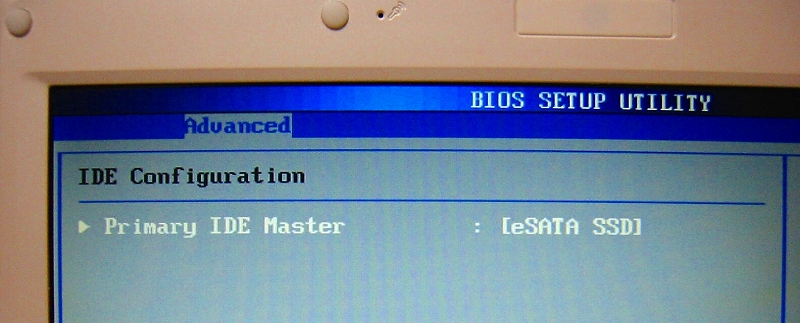

・BIOSでは下のように認識されます。
 Primary IDE Master :[eSATA SSD] ----- SILICON POWER eSATA/USB SSD 32GB
・901では、ロング側がスレーブと認識されましたが900Aではマスターになります。
・SSDの動作状態は、スピードを含め901と変わりが無く快適です。

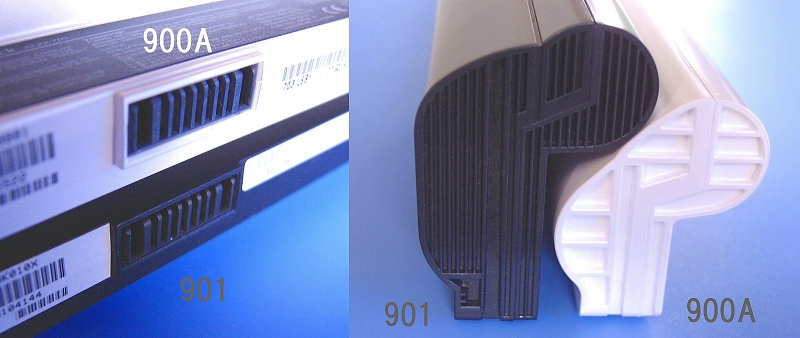

■電池の互換性
・4Gおよび901と電池の互換性は有りません。
・4G(701)用の電池とは、電池のコネクタの形状(端子数)が違うので互換性が有りません。
・901用の電池とは、コネクタの形状(端子数)は同じですがサイドの切込み形状が違うので
 互換性が有りません。(若し、挿せても後ろへ出っ張ります)


■もしかして・・・・・?
・こんな事も出来そうですが詳細はまた後ほど・・・・・・・・
・次はケースの内部も探検してみます。



●内部写真の追記(2/22)
・ケースを開けマザーボードを調査してみました。
・ケースの開け方は、4Gとほぼ同じです。

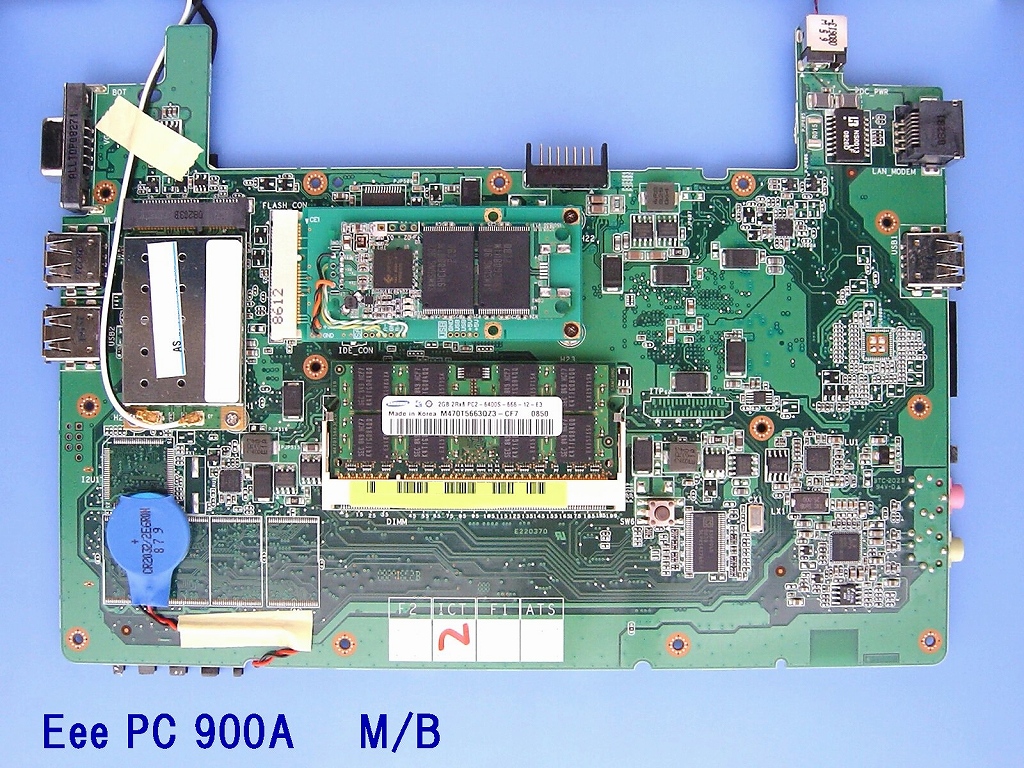

■マザーボード上面
・左下のヘッドフォンジャックの横に、Bluetoothを搭載するスペースがあります。


■マザーボード底面
・左下には、オンボードSSD用のパッドがありますがコントローラやフラッシュメモリなどは
 何もマウントされていません。
・「若しかして901のようにコネクタ化されているかも」と言う淡い期待は残念ながら・・・・・・・


■BLE_CON部とIDE_CON部の拡大
・気になる部分の拡大です。
・Bluetoothの内蔵には、tie2's labo.の ここ に掲載された900の例が参考になると思います。
・IDE_CONのZIFコネクタ用のパッドと、隣のMini-PCI Express コネクタ間の導通を何ヶ所か
 チェックして見ましたが、データバスとアドレスバスなどが接続されているのでZIFコネクタを
 取付ければ使用できるかも知れません。(このスペース内に何を接続するかは疑問ですが)
・Mini-PCI Express コネクタのCSEL 26Pinはグランドに落ちています。
 (何処かの0Ω抵抗でグランドに落としてあるのでしょうか?)
・SATA CONVERTER基板経由で、USB端子の動作確認をしましたが動かないようです。
 Mini-PCI Express コネクタ付近に見えるパターンではそれらしき引き回しが見付かりません。
 コネクタの下で配線され、例によってどこかのパッドをショートすれば動くのかしら?
