ThinkPad X40にMini PCI Express SSDを内蔵

2009/07/08に掲載した記事を誤って消去してしまったようなので再掲致します。
書き込んで頂いたコメントも消えてしまい申し訳有りません。
*****************************************************************************************

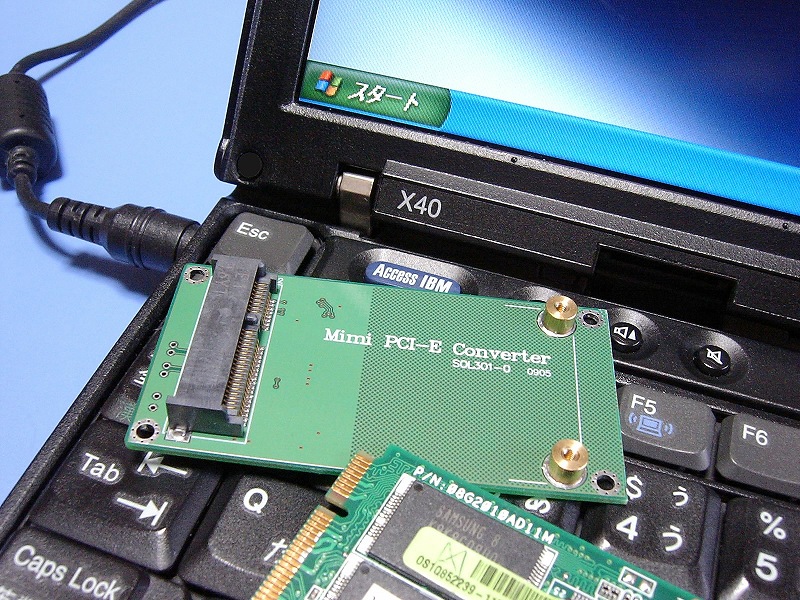

Mini PCI Express-ZIFコンバータ基板(SOL301-0)を使用してThinkPad X40に
Mini PCI ExpressタイプのSSDを内蔵しました。


・最近ハヤリのEee PCなどに使用されているMini PCI ExpressタイプのSSDと
  Mini PCI Express-ZIFコンバータ基板(SOL301-0) を組合せ、1.8インチHDD
 (日立タイプ)を使用しているThinkPad X40のHDDを交換してみました。




■X40への組込み
・今回は、ショートタイプのBUFFALO製 SHD-DI9M16G (16GB/MLC)を使用しました。
 (32GBの物が欲しいのですがもう少し安くなるのを待ちます)
・X40のHDDスペースにはロング基板のタイプは大きさ的に入りません。
・2.5インチHDD変換基板は、 aitendoのもの を3.3Vで使用できるよう3端子レギュレータ
 などを取外して加工してあります。
・寸法的には、X40のHDDスペースに手を加える事無く余裕を持って組込めます。
・X40のHDD交換方法は、すでに先輩達が発表されている、 なべラボ ここ などの
 記事を参考にさせて頂きました。
・日立の1.8インチHDDは生産中止とのこと、その代替としてMini PCI Expressタイプの
 SSDを使用することも一つの方法になりそうです。

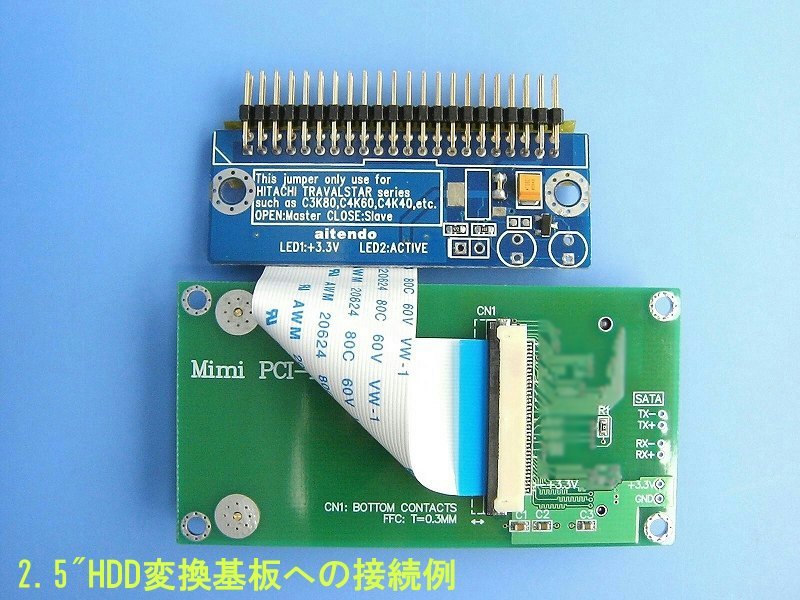

・変換基板との接続
・この写真は、X40の下部ケース側から見た接続になります。
・日立の1.8インチHDDは、2.5インチHDDと同じ2mmピッチの端子が使用されています。


・正面から見た取付状態
・コンバータ基板は、厚手の両面テープを二枚重ねにして止めてあります。
・高さ的にも上部ケースに当たる事無く収まっています。

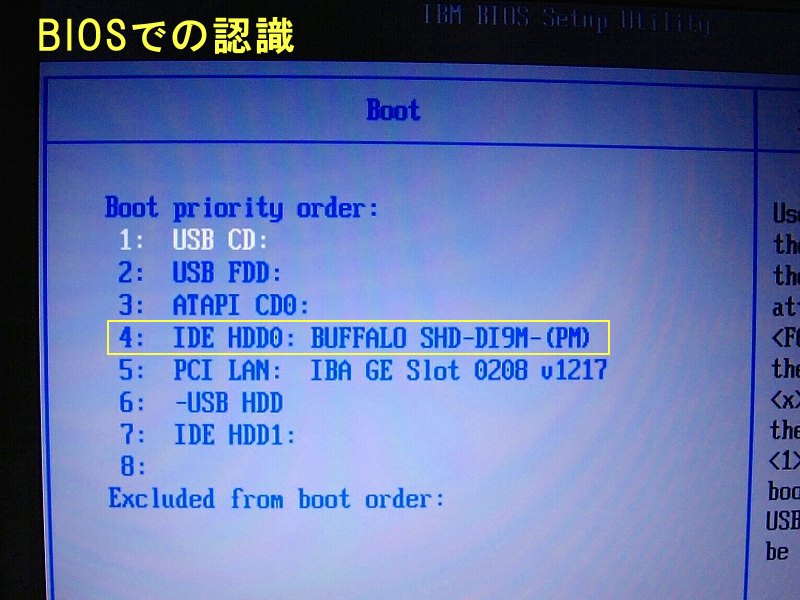

■BIOSでの認識
・BIOSで、BUFFALOの「SHD-DI9M-(PM)」と認識しており問題なく使用できます。

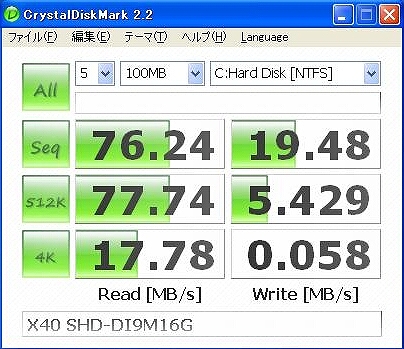

■ベンチマークテスト
・「CrystalDiskMark 2.2」でのベンチマークテストです。
・ベンチマークの値は、Eee PCで使用していたときよりWriteの値が若干低くなって
 いるようですが・・・・・


■ThinkPad 雑感
・久しぶりになつかしいThinkPadを弄りました。
・むかし弄ったのはTP535シリーズやTP600,X20、その前は345C,365Xなど等
 さらに昔の555BJも何処かに1台確保してあったりします。
 (中古やジャンク品を修理した物が殆んどですけど・・・)
・このX40もHDD無しのジャンクとして手に入れて整備した物です。
・実はIBMのThinkPad 好きだったんです・・・・・・・。

by SOLTEC41 | 2009-11-17 13:58 | ThinkPad | Comments(11)

Commented by アンビンバンコ at 2009-11-17 22:32 x
いろいろ出来ますな!
私もThinkpad535持っていました。
キーボードやトラックポイントが使いやすいのでThinkpad大好きです。
Commented by SOLTEC41 at 2009-11-18 13:02
アンビンバンコさん
再度のコメント有難う御座います。
以前の掲載時もコメントを頂いていたはずです。
記事のバックアップが取ってあったので良かったのですが、
無意識のうちに削除していたようです。
ボケてきたのかも・・・・・・・(^^;

Commented by scolopaci at 2009-12-08 10:07 x
SOLTEC41様
以前より楽しく拝見しておりました。なかなか敷居が高そうなため、バッファローの市販品で我慢しておりましたが、諸般の事情によりショート側にSATAを導入したいと考えるようになりました。
最近、SOL107-0を出品なさっていないようですが、品切れでしょうか?可能でしたら、SOL301-0と合わせて落札したいと考えております。ご検討をいただければ幸いです。
Commented by SOLTEC41 at 2009-12-08 17:39
scolopaciさん
お問合せ有難う御座います。
SOL107-0は少しあったと思いますので探してみます。
SOL301-0の在庫はOKです。
若し宜しければ「非公開コメント」でメールアドレスをお教え下さい。
Commented by take at 2010-02-13 11:51 x
SOLTEC41様
HPの内容大変興味があり拝見いたしております。
私はThinkPadX40にSHD-DI9M32Gを入れようと試行錯誤しています。
オークションにてSOL301-0Sを購入し、
aitendoの1.8"ZIF HDD->2.5"HDD[1.8ZIF-2.5HDD-V1.2]と
FFCフラットケーブル[FFC(0.5)40P55S-H-HDD] にて取り付けていますが
認識しません。FFCの種類が悪いのでしょうか?
ご教授頂ければ幸いです。

Commented by SOLTEC41 at 2010-02-13 18:12
takeさん
SOL301-0Sの落札有難うございます。
お問合せの件[1.8ZIF-2.5HDD-V1.2]の現物が手元に無いので
aitendoのサイトで調べてみました。
1)私が使用した[1.8ZIF-2.5HDD-N]と[1.8ZIF-2.5HDD-V1.2]では
 ZIFコネクタへの接続順が違うようです。
2)写真を見るとZIFコネクタの1番ピンが[-N]と[-V1.2]では逆になっています。
3)従ってFFCフラットケーブル[FFC(0.5)40P55W-H-HDD](逆面導体露出タイプ)
 を使用すると動作すると思います。
しかし何でこのような紛らわしい品物を設計をするのかなぁ???
なお、2.5インチコネクタ側は[43]Pinと表示された側がX40の外側(■X40への組込み
の写真では左側)になるよう差し込みます。
無事に動作する事を願っています。
Commented by take at 2010-02-14 08:26 x
SOLTEC41様
調べていただき、ありがとうございます。
FFC早速注文しました。
動作しましたらまたご報告いたします。
Commented by take at 2010-02-18 20:06 x
SOLTEC様
FFCが届きましたので、接続しましたが認識しませんでした。
ネットで検索したところ、aitendoの1.8ZIF-2.5HDD-V1.2は認識できないことが有るようです。
wakamatsuの改造済みコネクタで接続したところ、無事認識しました。
ご報告まで、
Commented by SOLTEC41 at 2010-02-19 00:23
takeさん
あらら 動きませんでしたか。申し訳有りません m(_"_)m
実物での確認ではなかったので無駄な買い物をさせてしまいました。
(aitendoの-V1.2はどこかの結線でも違うのかも知れません。)
         ↑
ググッて見ましたが上手く動作する場合と動かない場合が有るようですネ
なぜでしょう??
wakamatsuさんのは、私が改造して使った物と同じだと思います。
貴重な情報有難うございました。
Commented by yiba at 2010-03-17 11:46 x
SOLTEC41様
先日このX40内蔵キットを落札させてもらったものです。ありがとうございました。
ThinkPad X41にSHD-DI9M32Gと共に内蔵、快適に使用しているのですが、ひとつ質問があります。アクセスランプが点灯しないのですが、何か改造方法等ありますか?EeePC用の改造(R7部分のジャンパ)はやってみましたが点灯しませんでした・・・
ご存知でしたら教えて下さい。よろしくお願いします。
Commented by SOLTEC41 at 2010-03-17 20:10
yibaさん
私のX40では、SHD-DI9M16GのR7ショートでHDDアクセスランプが
動作しています。
R7の箇所が完全にショートされているでしょうか?
ご存知だとは思いますが参考まで・・・・・
http://project-r.org/x-gadget/book/eeepc-di9m.pdf
