Mini PCI Express-ZIFコンバータ基板(SOL301-0)のSATA端子

Mini PCI Express-ZIFコンバータ基板(SOL301-0)のSATA端子を使い
市販のSATA変換基板との組合せで動作させてみました


●SATA端子の利用に付いて問合せがありましたので動作確認例をアップしておきます。

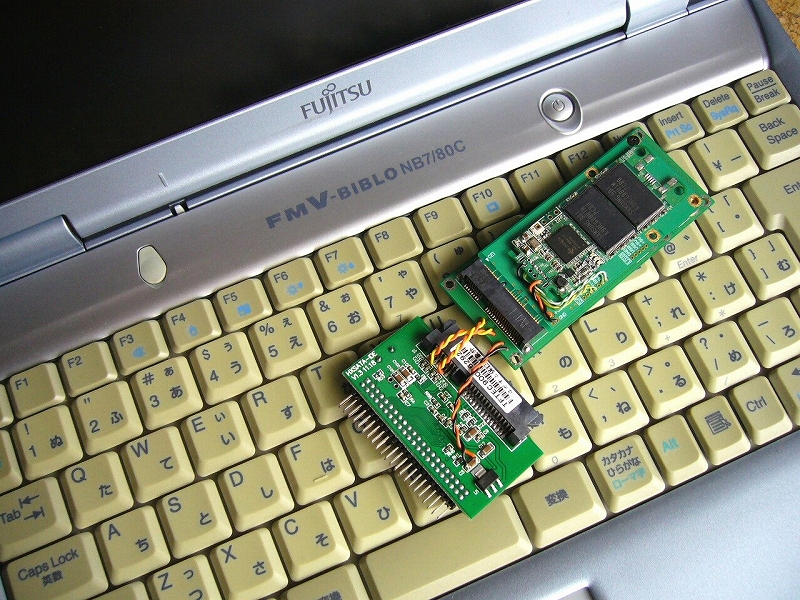

■使用した機器
・FMV-BIBLO NB7/80C
  2.5"IDE HDDを使用した最近のPCが無く、やむなく古い物を引っ張り出して来ました。
SOL301-0L + OCZ_32GB SSD (実際は SILICON POWER製の中身)
  901-16GのSSDやBUFFALOのSHD-ES9M32Gなどが無いのでSATA SSDの代用
・IDE-SATAアダプタ(SATA-44A)
Mini PCI Express-ZIFコンバータ基板(SOL301-0)




■IDE-SATAアダプタ
・IDEのSATA化改造に良く使用されているものです。
・安いものを探してみました。
・いつも貼ってある「QC PASSEDシール」は何かのおまじないでしょうか?

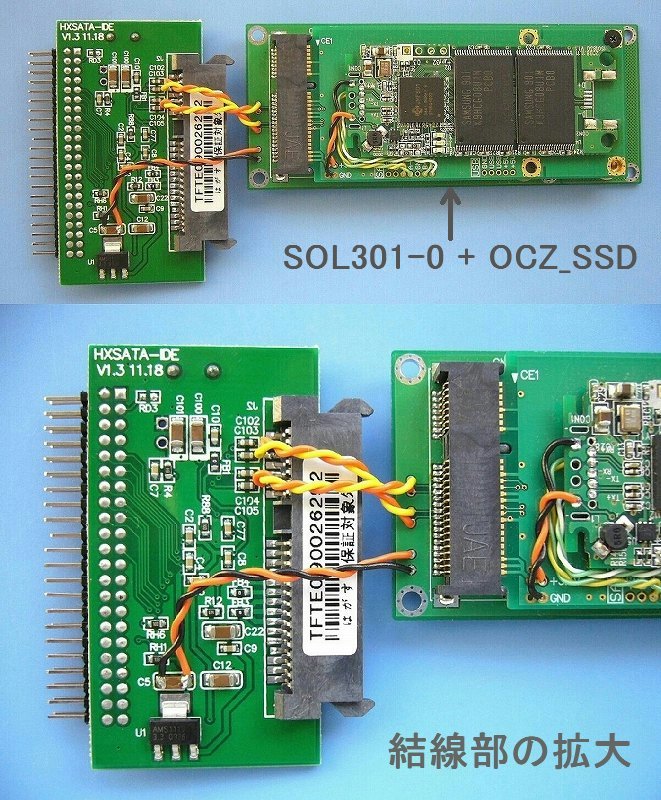

■変換基板同士の接続
・SATAは配線本数が少なくて楽チン
・SOL301-0への電源供給はSATA-44Aの3.3Vレギュレータの出力から取出しています。
 C5の両端が3.3V出力になっており、ここが取出しやすいでしょう。
  赤 ------ 3.3V
  黒 ------ GND
・OCZ SSDの電源電圧は5V仕様ですが、以前の実験で3.3Vでも動作するので
 今回も3.3Vで使用しています。(重要:901-16GのSSDなども3.3V仕様
・SATA-44AのSATAコネクタのピンアサインはアンビンバンコさんの ここ を参考に
 配線してください。
・SOL301-0のSATAや電源端子はシルク印刷で表示されています。
・SATA-44AのSATAコネクタを取外すとスッキリしますが、今回は動作確認のみ
 なのでそのままにします。

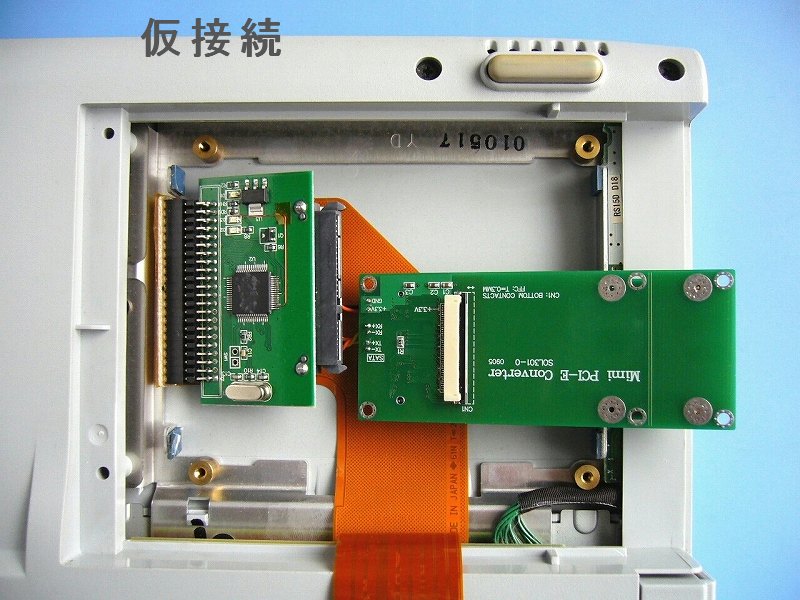

■仮接続
・動作確認のため仮付け状態です。
・絶縁には十分注意しないとPCやSSDを壊す恐れがあります。
・FDDは取付けて有りません。
・詳しく検討していませんがSATA-44AのSATAコネクタを取外すと、何とか
 収納できそうな感じです。
・実際に組込むには各PC毎にHDD BOXの形状が違うため、それぞれの
 構造に合わせた検討が必要でしょう。

■Win XPのコントロールパネルでの認識
・上側が OCZ_32GB SSD です。
  [ウルトラ DMAモード 5]と認識されています。
・下側が 交換前に内蔵していた HDD MHM2200AT(FUJITSU) です。
  [ウルトラ DMAモード 4]と認識されています。

■ベンチマークテスト

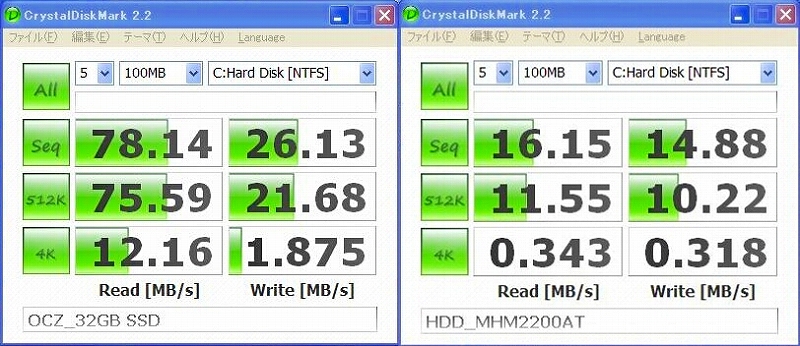

・毎度おなじみの[CrystalDiskMark 2.2]によるテスト結果です。
・左がOCZ_32GB SSD、右が従来使用していたHDD MHM2200AT(FUJITSU) です。
・HDDに比べSSDがRead,Write共に数倍速くなっています。

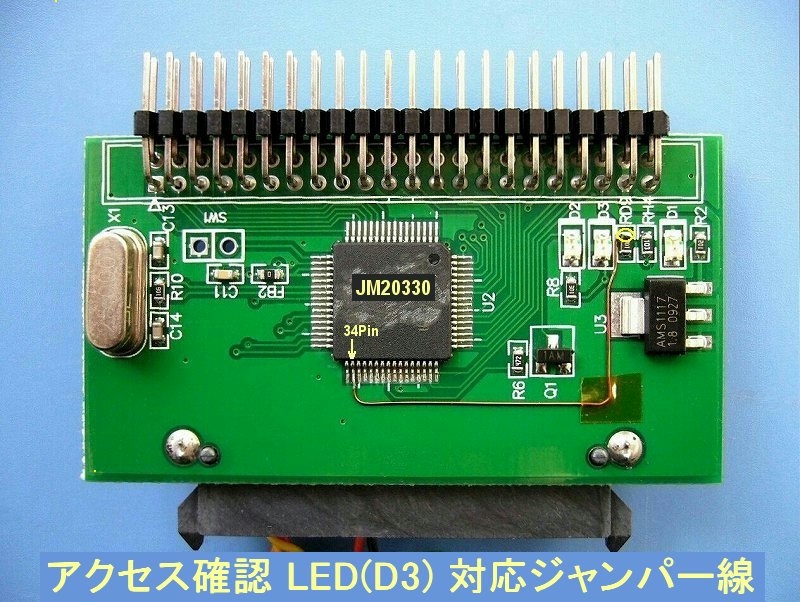

■SATA-44Aの改造
・SATA-44A変換基板のアクセス確認用回路(パターン)に間違いがあるとのことです。
・ThinkPadの修理や改造にご活躍されている tsoma さんが独自に回路解析され
  T's HomePage で紹介されたのを参考にさせて頂きました。
・U2(JM20330)の34PinとRD9のシルク印刷側の端子を接続します。
・このジャンパー線でD3の表示や本体のHDDアクセス表示も出来るようになりました。
・ICチップ上の「おまじない」を剥がすと表示が削ってありましたが、このチップには
 JMicronの JM20330 が使用されています。
[PR]

by SOLTEC41 | 2010-02-03 17:01 | PC 全般 | Comments(9)

Commented by アンビンバンコ at 2010-02-04 20:47 x
紹介ありがとうございます。
HDDノートもSSDでパフォーマンスアップですね。
Commented by SOLTEC41 at 2010-02-04 23:07
アンビンバンコさん
ピンアサインをまとめておいて下さり助かりました。
いつもの様に勝手に使ってしまいました。 m(_"_)m
Commented by dream at 2010-04-25 19:40 x
始めまして、PCのSSD化を試して見ようと思います。手元にEeePCのSSDがあるので、SOL301-0が欲しいのですが、まだ在庫はありますでしょうか?
とりあえず1枚テストして上手く使えれば、追加(2枚)をお願いしようかと考えています。
返事待てます。
Commented by SOLTEC41 at 2010-04-25 23:21
dreamさん
お問合せ有難うございます。
在庫は、まだ少し有ります。
先ほど出品しておきましたので試して見て下さい。
Commented by dream at 2010-05-01 12:38 x
dreamです。
先日は、SOL301-0のオークション出品ありがとうございました。
早速、所有のD420へSHD-EP9M32G+SOL301-0で組み込みました。
BIOS上では、32G HDDと認識されているようです。
メーカー、型番が表示されないので正しく認識されているかは不明です。
WinXP SP2(DELL純正)をクリーンインストールすると、インストール場所の所でHDDが見つからないメッセージで合えなく断念です。

ピン関係はこれから確認しますが、BIOSで半端認識をしている所を見ると合ってるような…。
D420のHDDは、TOSHIBA MK3008GAL(ZIFタイプ)あたりの様です。
HDD無しで入手したので詳細わ分かりませんが…。

X40あたりでは、こんな症状は出ていませんでしたか?
Commented by dream at 2010-05-03 18:46 x
SHD-EP9M32G+SOL301-0その後の報告です。
子供用に用意しておいたサブのD420からZIFケーブルを取り外して付け替えた結果、やっと認識してXPのインストールが完了しました。

D420のZIFケーブルは、HDDを巻くようにしてコネクターへ挿す構造で、今回の基板ではストレートに伸ばして差し込みます。

ここら辺でパターンが切れたのかどうか…?

お騒がせしました。
ようやくテストできるところまで来ました。
プチフリ対策をしたところですが、まだプチフリが時々出ます。
初めてのSSDでMLCなので、こんな物なのでしょうかね~?

少しテスト時間を下さい。
テスト後、またご連絡させていただきます。
Commented by SOLTEC41 at 2010-05-04 12:32
dreamさん
動作状態の書き込み有難うございます。
無事動作したようで安心致しました。

Dell Latitude D420をSSD化されたとの事で、サービスマニュアルによりHDDケーブルを調べてみましたが専用のケーブルのようですね。
ZIF側の接触不良とか折り曲げ部の断線などが思いつきます。

私は、プチフリに鈍感なのかSHD-DI9M16Gではあまり気になったことがありません。
FAT32でフォーマットすると良くなるとか、解消できるソフトも出ているようですが・・・・・
いろいろテストされて下さい。
Commented by 横田充洋 at 2010-07-01 02:13 x
T's Home page の記事と本記事を参考に変換名人の基板を改造し、サムスンの1.8"SLC SSD 64GBと付属の2.5"変換ケースを加工して納めて、2.5"IDE風にしてシステムドライブとして快適に運用しております^O^
SATAの配線はツイストにすべきのようですが、他の所では認識しなくなるのでパラにしたとあり、こちらに合わせてしまいましたが、問題ないようです。
ちなみに転送速度はRR 4KBが15MB/s、RW 4KBが5.3MB/sです。
Commented by dream at 2010-07-11 23:23 x
dreamです。
大変ご連絡が遅くなりました。

DELL D420+SHD-EP9M32G+SOL301-0のその後です。
プチフリが自分の予想より大きいので色々とテストして、時間が掛かりました。
最終的にIOデーターのマッハドライブ+Gavotte Ramdiskで納得のいくところまでたどり着きました。
それでも、時々3~10秒位固まることはありますが…。

早速ですが、子供用にSHD-EP9M32Gをもう一枚と自分用にSSDE-64Gをゲットしましたので、
追加でSOL301-0を2枚譲っていただきたいのですが、まだ在庫はありますでしょうか。

それと、基板カットをお願いしたいのですが、対応可能でしょうか?

D420の収納長さに入るようにSOL301-0のコネクタシルクで切り落とし、反対側をボスの根元ぎりぎりで切り落として欲しいのですが…。
専用の工具が無く2時間もかけてプラカッターで切ました。

お手数かと思いますが、在庫があれば基板カットをご検討いただけると助かります。

ご返事お待ちしてます。
