CF-IDE/HUBコンバータ基板-改1 (SOL101-1 Eee PC 4G用)


コンバータ基板の改版
●コンバータ基板にSATA用のパッドを設けました。
 但し、SATA機器が無いため動作確認は出来ておりません。
 また、現在のところこの端子の有効な活用方法も思い付きません。
●回路や部品配置、定数などは前回の物から変更は有りません。
●CFカードの動作は、前回と同じ条件で確認済みです。


■表面


・左側 Mini-PCI Express コネクタ部の近くにSATA用のパッドが見えます。
・ただ単純に夫々の信号線にパッドを設けただけです。
・他の部品配置などは前回と同じです。

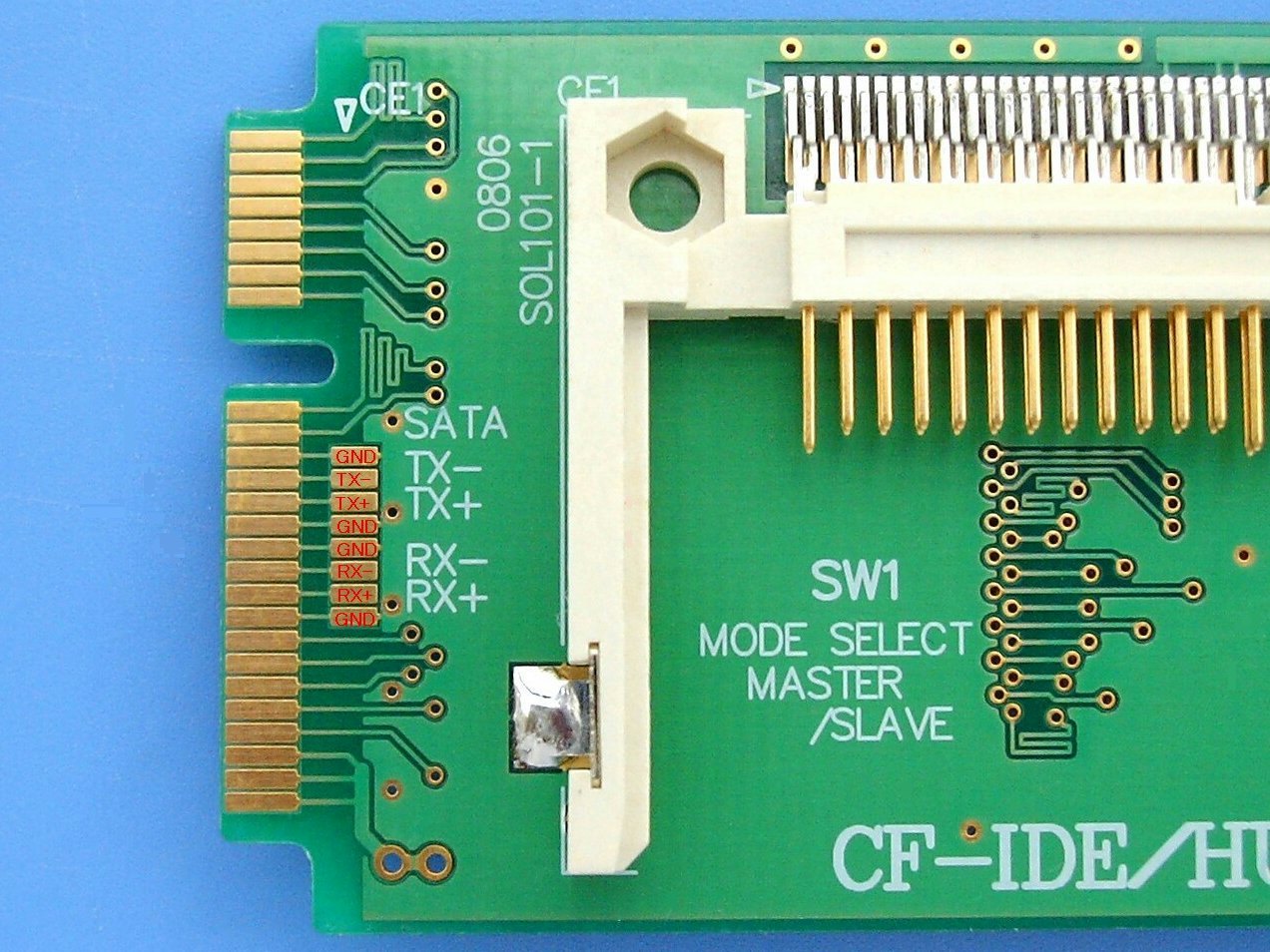

■SATA端子部


・写真をクリックすると拡大し、SATA用のパッドの各信号名が判ります。
・パッドが小さくピッチも狭いので半田付けは難しそうです。(0.6×1.6mm ピッチ0.8mm)
・パッドへの半田付け時は、Mini-PCI 端子部をマスキングテープなどで保護してから作業し
 端子部を傷めないようにご注意下さい。
・本体に内蔵できそうな小型のSATA機器は有るのでしょうか。
 それとも外部へ引き出して使う形になるのでしょうか?

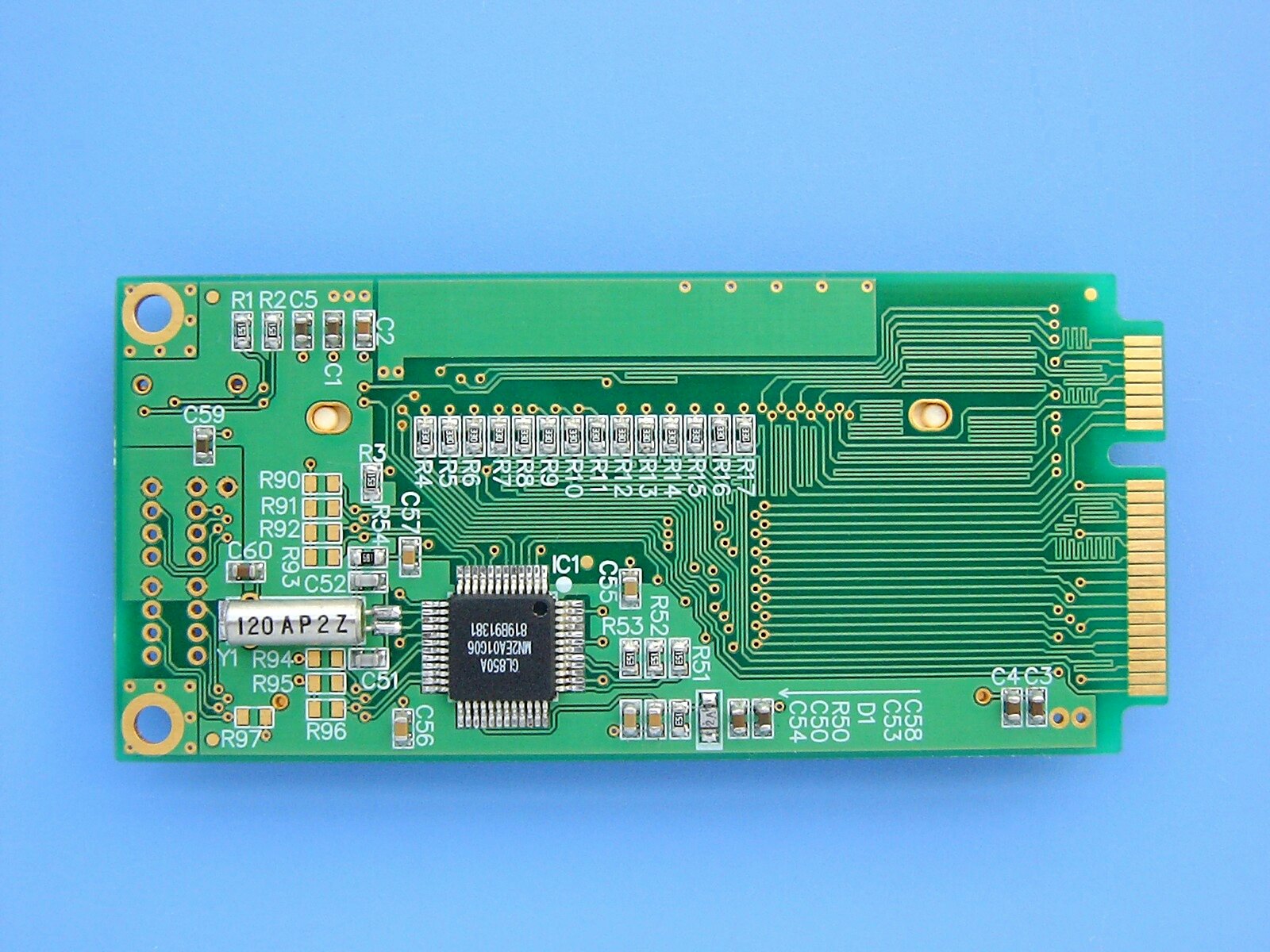

■裏面


・USB HUBの回路や部品配置、定数に変更はありません。

■頒布
・少量ですが余剰分を部品キットにし、Yahoo!オークションで頒布する予定です。

注意事項や組立要領などは前回(6/5)の記事と同様です。
