Eee PC 901用 CF-IDEコンバータ基板(SOL106-0)

Eee PC 901用 CF-IDEコンバータ基板(SOL106-0) の紹介です。



入手が難しくなった部品が発生したため、PC板パターンに若干の変更を加えました。
●変更箇所は、水晶発振子の変更とそれに伴う定数の変更です。

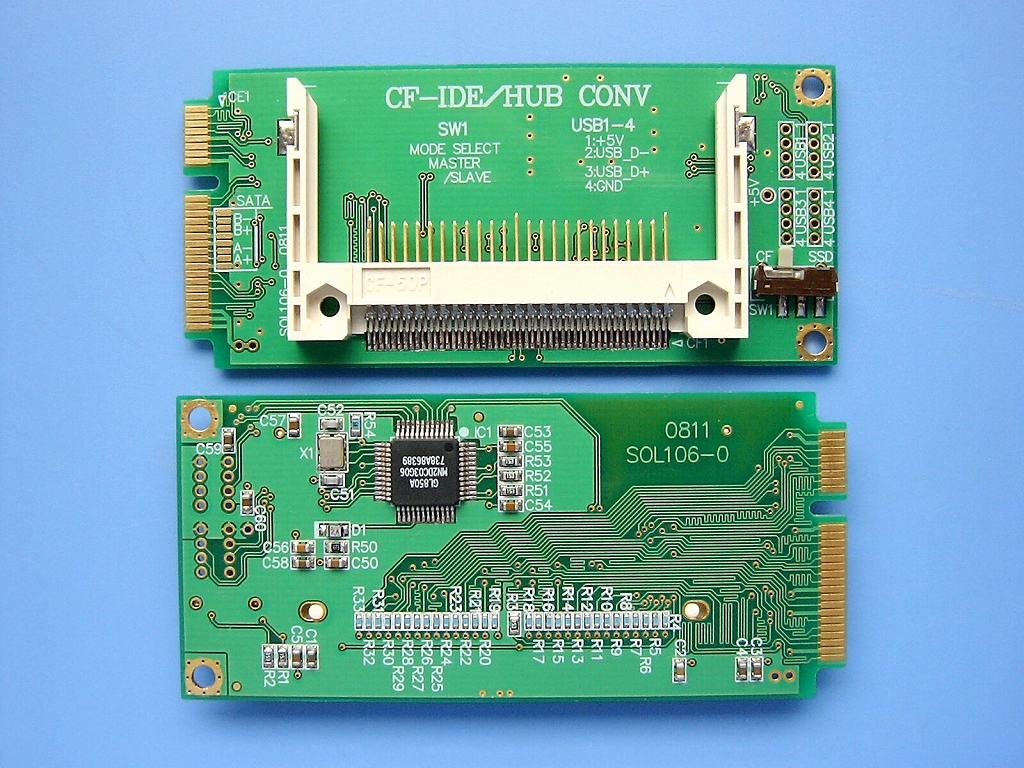

■基板の説明(SOL106-0 USB HUB有りの完成品)f0175344_11281937.jpg


・USB HUB回路の水晶発振子をシリンダータイプからチップタイプに変更しました。
 (X1と表示された長方形の部品)

More

by soltec41 | 2008-11-29 12:12 | Eee PC 901 | Comments(6)

Eee PC 901のSATA端子

CF-IDE/USB HUBコンバータ基板のSATA端子の動作確認を行ないました。

●コンバータ基板にSATA端子(パッド)を設けておきながら長いあいだ動作未確認として
 放置していましたがエムザさんが確認された記事によりこの端子は問題なく使用できる
 事が判明しました。
●私も、重い腰を上げようやく動作確認をする事ができました。


■動作確認に使用した機器

写真左側から
・コンバータ基板(4G用 SOL101-1)にSATAケーブルの片側を切断し半田付けしたもの。
・SAMSUNG SSD MMCRE32GSMPP-MVA (Half Slim)------32GB SSD(MLC)
 (詳細仕様が見付かりません。ご存知の方がいらっしゃいましたら教えて下さい。)
SAMSUNG HDD HM08HHI------80GB HDD
・SATA用外部電源アダプタ------BUFFALO社製(秋葉原でジャンクとして入手)

More

by soltec41 | 2008-11-21 14:51 | Eee PC 901 | Comments(2)
