mSATA Converter基板の動作確認(SOL305-0/SOL306-0)

mSATA Converter基板(SOL305-0/SOL306-0)の動作確認

●mSATA Converter基板の動作確認の結果を記します。

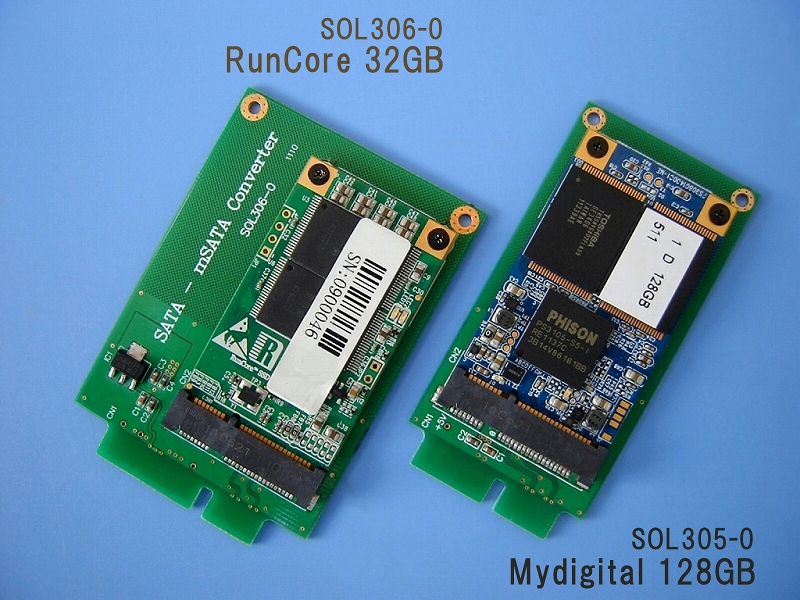

■動作確認に使用したmSATA SSD
・左側はご提供を頂いた RunCore mSATA SSD 32GBで、コントローラは
 JMicronのJMF601です。
・右側は新たに購入した MyDigital mSATA SSD 128MB で、コントローラは
 PHISONのPS3105-S5を使っています。
・比較のためHITACHI製3.5inch HDD 1TBのデータも取ってみました。

More

by soltec41 | 2011-12-25 12:00 | PC 全般 | Comments(0)

SATA - mSATA Converter基板(SOL306-0)

最近のタブレットPCや小型ノートPCなどに使用されている mSATA 規格の
SSDを、SATA コネクタに変換するConverter基板(SOL306-0) を作りました。


●SOL303-0を購入して頂いた方よりmSATA用の変換基板のご要求があり作りました。
●動作確認が出来ましたので発表します。


■SATA - mSATA Converter基板(SOL306-0)
・完成品の SATA - mSATA Converter基板(SOL306-0)です。
・mSATA タイプのSSDは動作電圧が3.3Vであり、2.5inch ドライブの動作電圧5.0Vを
 3.3Vに降圧させるためのレギュレータ回路が入っています。
・SATAコネクタ部は、コストダウンのため基板化してあります。


More

by soltec41 | 2011-12-22 17:23 | PC 全般 | Comments(1)

Micro SATA - mSATA Converter基板(SOL305-0)

最近のタブレットPCや小型ノートPCなどに使用されている mSATA 規格の
SSDを、Micro SATA コネクタに変換するConverter基板(SOL305-0) を作り
ました。


●SOL303-0を購入して頂いた方よりmSATA用の変換基板のご要求があり作りました。
●動作確認が出来ましたので発表します。


■Micro SATA - mSATA Converter基板(SOL305-0)
・完成品のMicro SATA - mSATA Converter基板(SOL305-0)です。
・Micro SATAコネクタを使用した1.8inch HDDやSSDとmSATA SSDの電源電圧は、
 3.3V仕様のため電圧変換の必要は無く直接接続できます。
・Micro SATAコネクタ部は、コストダウンのため基板化してあります。


More

by soltec41 | 2011-12-22 17:22 | PC 全般 | Comments(23)
